Энергетика
Гибридные инверторы

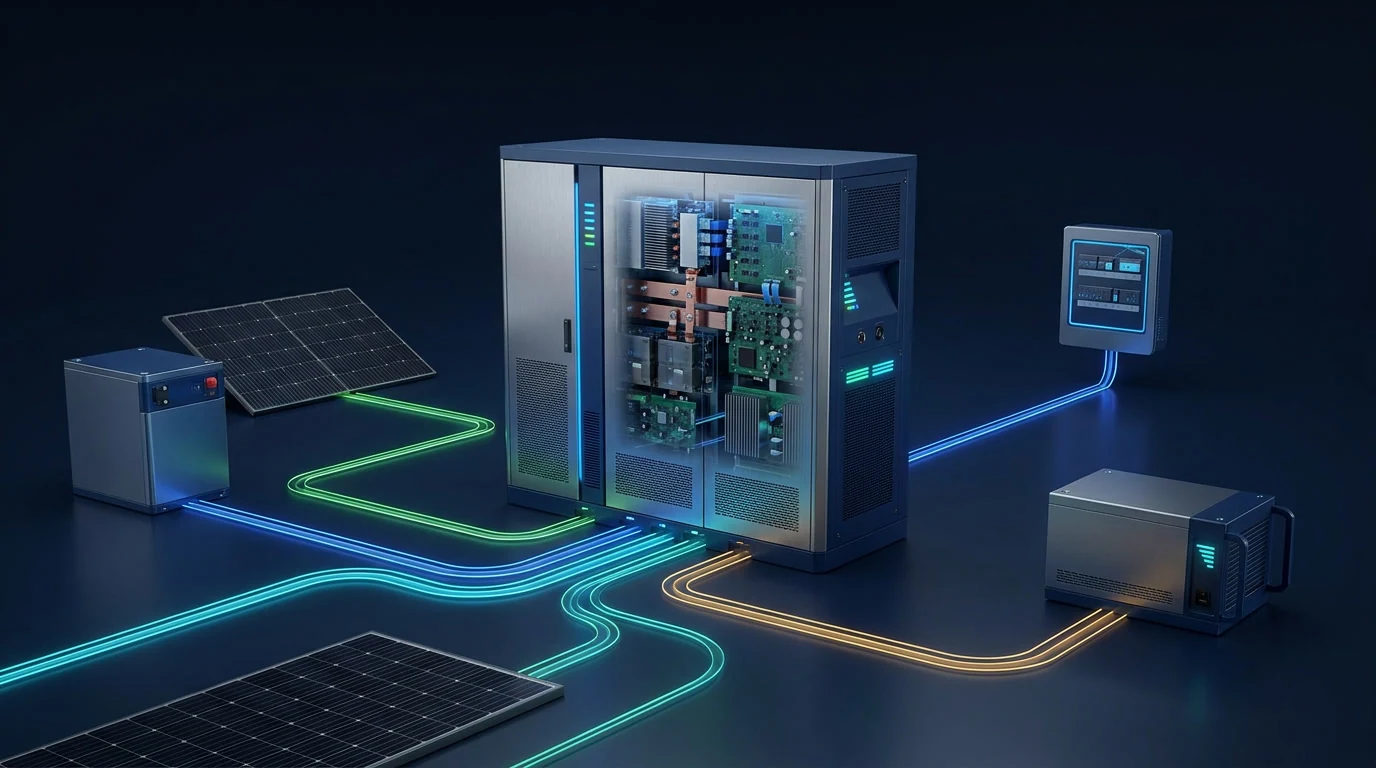

Центральный узел системы, который согласует внешнюю сеть, солнечные панели, аккумулятор, резервный источник и нагрузки объекта.
Гибридный инвертор объединяет функции сетевого и автономного устройства. Он может питать нагрузки от внешней сети или солнечных панелей, заряжать аккумулятор и поддерживать выделенные линии при отключении сети. Конкретные возможности зависят от модели и проектной схемы.
Гибридность важна не сама по себе. Ценность появляется, когда все источники и нагрузки согласованы в одном проверенном сценарии.
Пять связей в одной системе
Покрывают текущую нагрузку, заряжают батарею или ограничиваются по команде.
Сохраняет энергию и поддерживает резерв в границах, заданных BMS.
Может включаться при длительном дефиците энергии, если схема и инвертор поддерживают совместную работу.
Разделяются на критические и неприоритетные, чтобы резерв расходовался управляемо.
Получает телеметрию и выбирает режим объекта без обхода встроенных защит оборудования.
Что происходит при отключении сети
- Инвертор фиксирует недопустимое состояние внешней сети и отделяет резервный контур.
- Критические линии переходят на питание от инвертора и аккумулятора.
- Автоматика ограничивает неприоритетные потребители согласно проектному сценарию.
- При достаточной солнечной генерации энергия направляется на нагрузки и заряд батареи.
- Если дефицит сохраняется, система может подготовить запуск генератора или перейти в экономный режим.
Скорость и бесшовность перехода зависят от конкретного оборудования, схемы и требований подключённых нагрузок. Их проверяют по документации и испытаниям, а не предполагают по слову «гибридный».
Что проверить до выбора
| Параметр | Почему он важен |
|---|---|
| Фазы и мощность | Определяют допустимые нагрузки, баланс фаз и возможность питания трёхфазного оборудования. |
| Пиковая нагрузка | Нужна для проверки пусковых токов насосов, компрессоров и электродвигателей. |
| Диапазон батареи | Инвертор и накопитель должны совпадать по напряжению, токам и протоколу связи. |
| Входы PV и MPPT | Задают допустимую конфигурацию солнечных строк и рабочие диапазоны. |
| Резервный выход | Важно знать мощность, состав линий и ограничения режима при отсутствии сети. |
| Протокол интеграции | Телеметрия и команды позволяют EMS управлять энергией на уровне всего объекта. |
Инвертор, BMS и система управления
BMS определяет безопасные границы работы аккумулятора. Инвертор выполняет заряд и разряд внутри этих границ. EMS управляет приоритетами объекта: сохраняет резерв, переносит нагрузку, учитывает солнечную генерацию и меняет сценарий при аварии.
Для полноценной интеграции нужны документированный протокол, доступные статусы и предсказуемое поведение при потере связи. Команда верхнего уровня не должна обходить защиту батареи или силового оборудования.
Исходные данные для проекта
- однофазный или трёхфазный ввод и выделенная мощность;
- перечень нагрузок, их режимы и пусковые токи;
- критические линии и допустимое время перерыва питания;
- параметры аккумулятора и требования BMS;
- конфигурация солнечных панелей;
- наличие генератора и логика его запуска;
- условия размещения и требования к обслуживанию.
Связанные разделы
Типы устройств, параметры выбора и совместимость компонентов.
ОткрытьПолезная ёмкость, BMS, SoC, SoH, ресурс и безопасность.
ОткрытьСценарии, приоритеты нагрузок и мониторинг энергетики объекта.
ОткрытьПроверить конфигурацию объекта
Подбор начинается с профиля нагрузок и сценария резерва, а не с одной цифры мощности в каталоге.
