Локальная микросеть

На объекте могут одновременно работать внешняя сеть, солнечные панели, аккумуляторный накопитель и дизельный генератор. Если каждый источник управляется отдельно, владелец получает несколько приложений, несогласованные настройки и непредсказуемое поведение при аварии.

Микросеть связывает источники, накопители и потребителей общей электрической схемой и единым регламентом работы. Она знает доступную мощность, контролирует направление энергии и сохраняет питание выбранных линий при изменении режима.

Такая архитектура нужна там, где обычного резервного ввода уже недостаточно. Это может быть частный дом с большой инженерной нагрузкой, коттеджный посёлок, ферма, гостиница, мастерская, небольшой производственный объект или площадка со слабым сетевым подключением.

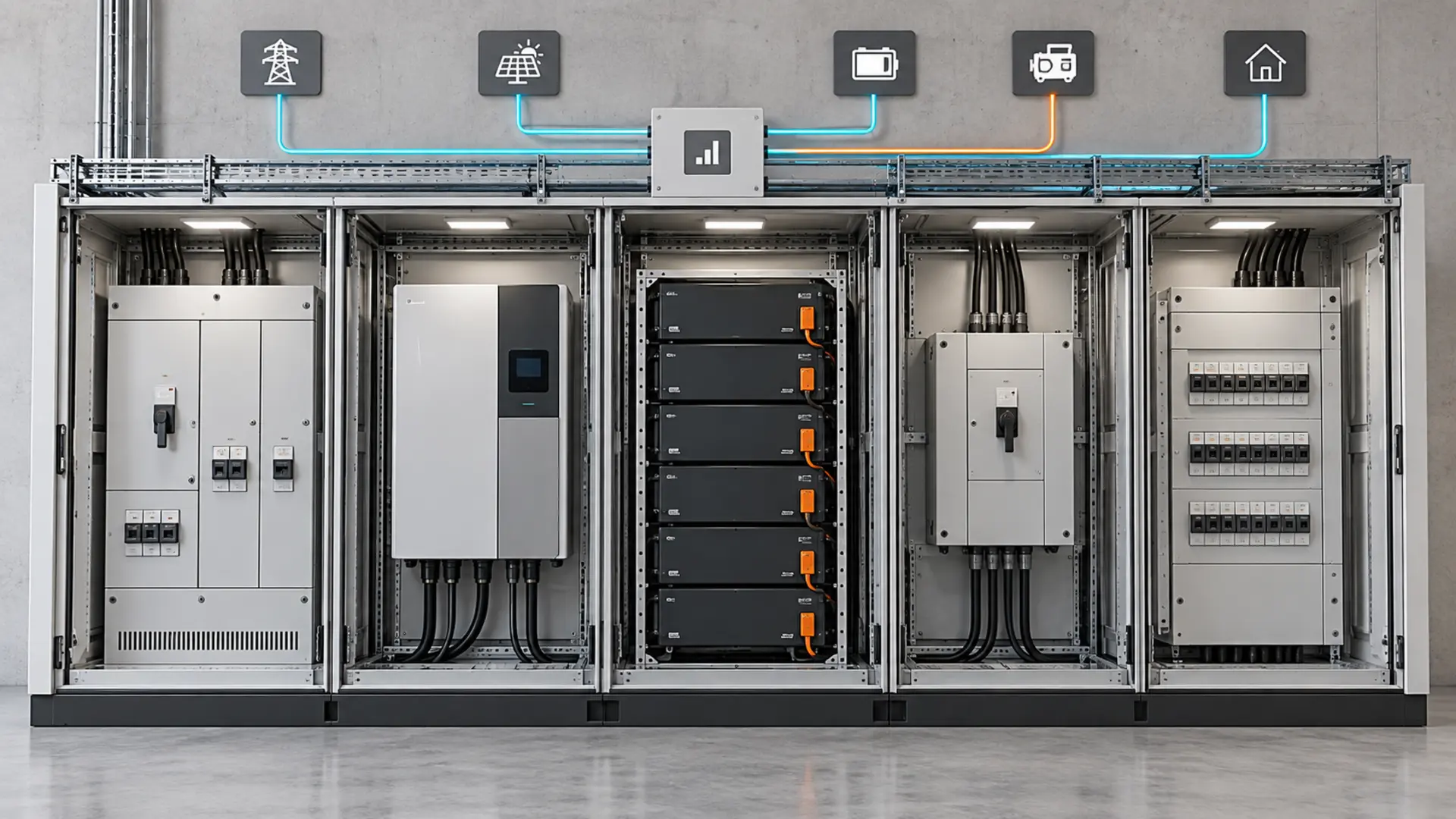

*Центральный энергетический узел принимает источники, распределяет мощность и питает линии с разным приоритетом.*

Где проходит граница микросети

Сначала определяется электрическая граница объекта. В неё входят точки присоединения источников, главные распределительные щиты, накопитель, преобразователи и перечень управляемых нагрузок.

Граница должна быть понятна проектировщику, монтажнику и обслуживающей организации. Без этого невозможно определить ответственность защит, правила заземления, учёт энергии и порядок перехода в автономный режим.

Для небольшого дома микросеть может находиться в одном техническом помещении. На территории посёлка оборудование распределяется между центральным энергоблоком, трансформаторной частью и локальными щитами домов. На производственной площадке отдельно выделяются технологические и вспомогательные линии.

Из чего состоит система

Конкретный состав зависит от задачи. Солнечные панели могут отсутствовать, если микросеть создаётся для ограничения мощности ввода и резерва. Генератор не нужен объекту, который допускает отключение после разряда батареи. Накопитель может быть небольшим, если он нужен только для переходных процессов.

Расчёт начинается с нагрузок

Первая таблица проекта содержит не оборудование, а потребителей. Для каждой линии указываются рабочая мощность, пусковой ток, режим работы и допустимая продолжительность отключения.

Нагрузки удобно разделить на четыре уровня.

1. Системы управления и безопасности. Контроллеры, связь, пожарные сигналы, аварийное освещение и цепи управления.
2. Критические инженерные системы. Отопление, необходимые насосы, холодильное оборудование, ворота и водоснабжение.
3. Управляемые потребители. Бойлеры, вентиляция, зарядные станции, часть климата и технологические процессы, которые можно переносить по времени.
4. Неприоритетные линии. Мощное оборудование, временное отключение которого не создаёт опасности и ущерба.

Такое разделение позволяет не завышать мощность инверторов, батарей и генератора. При дефиците автоматика ограничивает только разрешённые линии. Электрические защиты продолжают работать независимо от программного управления.

Основные режимы

Нормальная работа от сети

Сеть питает объект. Солнечная генерация уменьшает потребление на вводе. Накопитель заряжается по заданному приоритету или сохраняет резерв на случай отключения.

Работа с ограниченной мощностью

Если договорная или фактическая мощность ввода мала, накопитель добавляет энергию в момент пика. Включение крупных потребителей распределяется по времени. Например, насос и зарядная станция не запускаются одновременно без достаточного запаса.

Автономный режим

При исчезновении сети отделяется предусмотренная проектом часть электроснабжения. Инвертор формирует локальную сеть для критических линий. Остальные потребители получают питание только по разрешению.

Длительный резерв

После снижения заряда до установленного проектом уровня запускается генератор. Система ждёт подтверждения готовности и только затем принимает мощность. Заряд накопителя ограничивается вместе с текущей нагрузкой, чтобы двигатель не работал с перегрузкой.

Восстановление

Наличие напряжения на вводе ещё не означает устойчивого восстановления. После контрольной задержки источники и нагрузки возвращаются в нормальную схему по очереди. Такой порядок уменьшает повторный бросок мощности.

Накопитель как рабочий узел

Батарея в микросети выполняет несколько разных функций. Она поддерживает питание во время запуска генератора, принимает избыток солнечной энергии, покрывает краткие пики и позволяет двигателю работать в более подходящем режиме.

Ёмкость выбирается по графику нагрузки и цели проекта. Нельзя умножить паспортную ёмкость на условное число часов и считать расчёт законченным. Полезная энергия зависит от разрешённого диапазона заряда, температуры, мощности разряда, ограничений BMS и потерь преобразования.

Мощность батареи и инвертора проверяется отдельно от запаса энергии. Накопитель может иметь достаточную ёмкость, но не поддержать одновременный пуск нескольких двигателей.

Солнечная генерация

Панели уменьшают расход энергии из сети и топлива, но не являются гарантированным источником. Прогноз строится по месяцам с учётом ориентации, угла, температуры и затенения.

Летом система может получать избыток. Зимой доступная генерация снижается, а инженерные нагрузки часто растут. Поэтому расчёт автономности выполняется для неблагоприятного периода, если объект должен работать круглый год.

Логика управления использует доступную мощность, а не только прогноз. При росте генерации разрешается заряд накопителя или запуск переносимых процессов. При облачности эти команды корректируются без нарушения критических функций.

Роль генератора

Генератор закрывает продолжительный дефицит, когда сеть отсутствует, солнечной энергии мало, а запаса батареи недостаточно. Накопитель позволяет реже запускать двигатель и принимать нагрузку на переходном этапе.

Штатный контроллер генератора сохраняет ответственность за двигатель, давление масла, температуру и собственные аварии. Верхний уровень передаёт разрешённые команды и получает подтверждение фактического состояния.

Команда запуска не считается успешной по факту отправки. Необходимо подтвердить работу двигателя, устойчивые электрические параметры и готовность согласованного устройства коммутации.

Управление и защита не смешиваются

Автоматика выбирает режим и управляет разрешениями. Защиту людей, кабелей, батарей и оборудования обеспечивают отдельные аппараты.

В проекте проверяются:

• защита от сверхтоков и коротких замыканий;
• селективность аппаратов;
• дифференциальная защита;
• защита от перенапряжений;
• заземление и работа нейтрали;
• коммутация постоянного тока;
• условия островного режима;
• аварийный останов;
• пожарные сигналы;
• безопасный доступ для обслуживания.

Программный сценарий не заменяет электрическую блокировку. Если два источника нельзя соединять параллельно, запрет должен обеспечиваться схемой и подходящей аппаратурой.

Обмен данными

Контроллер получает данные от инверторов, счётчиков, BMS, генератора и распределительных устройств. Для этого используются документированные протоколы, дискретные сигналы и локальная сеть.

Критическая логика остаётся на объекте. Потеря интернета не должна отключать электроснабжение или блокировать безопасный останов. Удалённый сервис нужен для просмотра журналов, уведомлений и диагностики.

Для команд применяются подтверждения состояния. Журнал хранит причину переключения, команду, ответ оборудования и результат. По нему инженер видит, что произошло, а не пытается восстановить событие по нескольким приложениям.

Учёт энергии

Одного счётчика на вводе мало. Для анализа нужны данные по источникам, накопителю и основным группам потребителей.

Система учёта отвечает на практические вопросы:

• сколько энергии пришло из сети;
• сколько выработала солнечная станция;
• сколько прошло через батарею;
• сколько топлива было использовано во время резерва;
• какие линии создают пики;
• где появляются потери;
• хватает ли установленной мощности;
• как изменился профиль после настройки автоматики.

История помогает корректировать режимы. Без неё оптимизация превращается в догадки.

Микросеть для коттеджного посёлка

Посёлок требует разделения общего и частного. Центральная часть может питать насосную, освещение территории, связь, ворота, очистные сооружения и другие общие системы. Дома получают выделенные лимиты и собственный учёт.

Общая батарея или генератор не должны бесконтрольно питать все линии. Сначала сохраняется инфраструктура посёлка, затем подключаются согласованные бытовые нагрузки. Правила должны быть понятны управляющей организации и собственникам до ввода системы.

Микросеть для фермы и производства

На производственном объекте стоимость простоя может быть выше стоимости энергии. Приоритет получают безопасность, управление, насосы, вентиляция, холодильные камеры и технологические узлы, остановка которых создаёт ущерб.

Пусковые токи и порядок запуска здесь особенно важны. Одновременное включение двигателей способно перегрузить источник, даже если сумма рабочих мощностей укладывается в его номинал.

Проверка перед вводом

Пусконаладка проводится по заранее подготовленной программе. Проверяется нормальная работа, исчезновение сети, переход на батарею, запуск генератора, ограничение нагрузок и возврат питания.

Отдельно испытываются ошибки связи, отказ датчика, запрет запуска, авария инвертора и невозможность включения одной из линий. Оператор должен получить понятное сообщение, а система должна перейти в безопасное состояние.

После испытаний передаются однолинейные схемы, настройки защит, таблица приоритетов, перечень уставок, инструкция по ручному управлению и резервная копия конфигурации.

Что входит в проект

• энергетическое обследование;
• профиль потребления;
• перечень нагрузок и приоритетов;
• баланс мощности и энергии;
• выбор состава источников;
• однолинейная схема;
• расчёт щитов и кабельных связей;
• алгоритмы режимов;
• карта обмена данными;
• требования к размещению;
• программа испытаний;
• исполнительная документация.

Ограничения

Микросеть не создаёт энергию и не отменяет пределы оборудования. Слабый ввод остаётся слабым. Батарея имеет конечную мощность и ёмкость. Солнечная генерация зависит от сезона. Генератор требует топлива и обслуживания.

Хороший проект не скрывает эти ограничения. Он заранее определяет, что продолжит работать, на какой срок и при каких условиях потребуется вмешательство.
