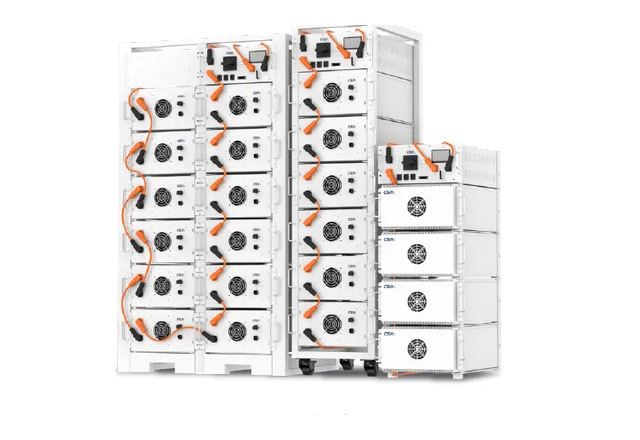

CSA Solar DH16512: высоковольтный модульный накопитель
Код серии HouseClever: HC-BAT-006
DH16512 предназначен для коммерческой системы хранения энергии, где батарею подбирают вместе с силовым преобразователем и защитой. В исходном каталоге представлены конфигурации из 4–15 модулей с округлённой номинальной энергией 64–240 кВт·ч. Меняется не только запас энергии, но и напряжение всей сборки.
Модельный ряд по каталогу поставщика
Справочные значения исходного каталога CSA Solar. Перед заказом подтверждаем паспорт конкретного исполнения, допустимые режимы, совместимость и комплектность. Номинальная энергия не равна гарантированной отдаче в нагрузку.
| Артикул HouseClever | Конфигурация | Модулей | Энергия, округлённо | Номинальное напряжение |
|---|---|---|---|---|
HC-BAT-006-01 | DH16512 64S1P | 4 | 64 кВт·ч | 204,8 В |
HC-BAT-006-02 | DH16512 80S1P | 5 | 80 кВт·ч | 256 В |
HC-BAT-006-03 | DH16512 96S1P | 6 | 96 кВт·ч | 307,2 В |
HC-BAT-006-04 | DH16512 112S1P | 7 | 112 кВт·ч | 358,4 В |
HC-BAT-006-05 | DH16512 128S1P | 8 | 128 кВт·ч | 409,6 В |
HC-BAT-006-06 | DH16512 144S1P | 9 | 144 кВт·ч | 460,8 В |
HC-BAT-006-07 | DH16512 160S1P | 10 | 160 кВт·ч | 512 В |
HC-BAT-006-08 | DH16512 176S1P | 11 | 176 кВт·ч | 563,2 В |
HC-BAT-006-09 | DH16512 192S1P | 12 | 192 кВт·ч | 614,4 В |
HC-BAT-006-10 | DH16512 208S1P | 13 | 208 кВт·ч | 665,6 В |
HC-BAT-006-11 | DH16512 224S1P | 14 | 224 кВт·ч | 716,8 В |
HC-BAT-006-12 | DH16512 240S1P | 15 | 240 кВт·ч | 768 В |
Справочные характеристики серии
| Химия | LFP (LiFePO4) |
|---|---|
| Модуль | 16 кВт·ч / 51,2 В |
| Допустимый ток сборки | Подтверждается паспортом полной конфигурации; каталожные 157/314 А не приняты за гарантированный длительный режим |
| Связь BMS | RS-485 / CAN |
| Монтаж | Напольный |
| Класс защиты | IP21 |
Число модулей выбираем вместе с PCS
При увеличении числа последовательно соединённых модулей растёт напряжение. Поэтому добавление модуля нельзя рассматривать только как увеличение автономии. Проверяем рабочий диапазон всей батареи от нижнего до верхнего разрешённого заряда и его соответствие преобразователю PCS. Номинальное напряжение из таблицы не заменяет эти предельные значения.
Ток последовательной сборки не умножается на число модулей
Через последовательно соединённые модули проходит один и тот же ток. Допустимый режим определяется элементами всей цепи, системой управления и температурными ограничениями. Указанные в старом каталоге 157/314 А требуют подтверждения назначения и продолжительности режима для конкретной сборки; их нельзя автоматически выдавать за её непрерывную мощность.
Для чего нужен такой запас энергии
Для коммерческого объекта считаем две разные задачи: сколько времени нужно поддерживать нагрузку без сети и какие пики требуется ограничивать при её наличии. В расчёт входят полезная энергия, ограничения PCS, потери и собственное потребление системы. Сам батарейный шкаф не формирует бытовые 230/400 В: нужна предусмотренная проектом преобразовательная часть.
Безопасность и диспетчеризация
Высоковольтная батарея требует профессионального проекта, согласованной BMS, коммутации и защит. Расширение и обслуживание выполняются только по процедурам производителя. HouseClever может объединить доступные сведения батареи и PCS с измерениями объекта, не подменяя их защиты. В спецификации фиксируем число модулей, паспорт полной конфигурации, карту обмена, состав оборудования и условия размещения.
Артикул HouseClever обозначает позицию каталога, а не аппаратную ревизию изготовителя. Паспорт, условия гарантии, рабочие ограничения и состав поставки фиксируются в заказе. Таблица не является инструкцией по подключению.
