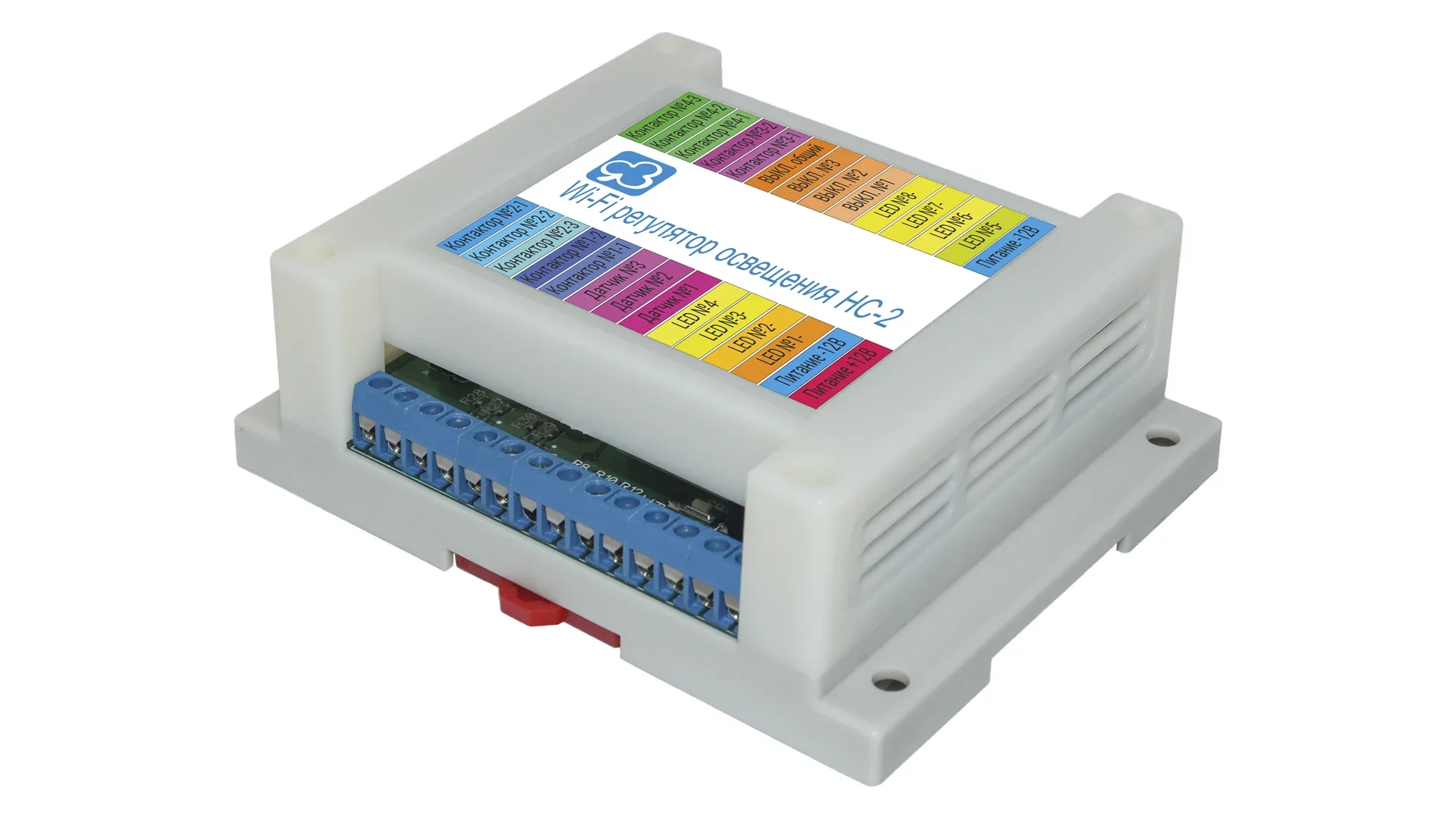

HC2: контроллер освещения HouseClever
Артикул HouseClever: HC-CTL-002
HC2 объединяет светодиодные группы и настенные выключатели. С ним можно сохранить привычное включение света и добавить регулировку яркости или согласованные сценарии, если это поддерживает выбранное оборудование.
Возможности применения
Возможность и диапазон регулировки зависят от светильника, драйвера и исполнения контроллера.
Связь с другими подсистемами проектируем отдельно от обычного управления светом.
Как подобрать HC2 под освещение
Сначала составляем список световых групп и выясняем, как устроено их питание. Светодиодная лента, диммируемый светильник и лампа со встроенным недиммируемым драйвером требуют разных решений. Нельзя выбирать способ управления только по суммарной мощности света.
Затем проверяем выключатели, тип управляющего сигнала и допустимые нагрузки конкретных выходов. Если предусмотрено изменение оттенка белого света, эта функция должна поддерживаться всей цепочкой оборудования. Контроллер не добавит её обычному одноканальному светильнику.
Характеристики и подбор исполнения
| Назначение | Управление светодиодным освещением |
|---|---|
| Питание | 12–24 В; источник и требования к подключению — по паспорту исполнения |
| Световые группы | В опубликованном описании HC2 заявлено до 8 групп; состав каналов сверяем перед заказом |
| Сеть | Wi-Fi; параметры подключения уточняем по исполнению |
| Выключатели и датчики | Количество и электрические требования — по согласованной схеме |
| Регулировка яркости | Для совместимых светильников и драйверов |
| Монтаж | В щите автоматики; размеры и крепление проверяем по поставляемому корпусу |
Число входов выключателей, выходов и каналов управления не следует считать одной величиной. Перед подбором фиксируем их назначение и допустимые нагрузки. Поддержку Matter и голосовых сервисов проверяем отдельно: наличие HC7 само по себе её не подтверждает.
Документы и подключение
Для монтажа необходимы паспорт конкретного исполнения и схема подключения с обозначением клемм, типами сигналов и допустимыми нагрузками. Эти сведения согласуем до поставки. Документ с противоречащими друг другу параметрами не должен использоваться как инструкция по подключению.
Монтаж выполняет специалист по согласованному проекту. Силовые нагрузки подключают с предусмотренными средствами коммутации и независимой электрической защитой.
Что согласуем до поставки
Точное исполнение контроллера, список подключаемых устройств, питание, назначение входов и выходов, ручное управление и доступные сценарии. Отдельно определяем поведение при потере связи и после восстановления питания.
