Выбираем точки измерения и нужные режимы с учётом помещений и гидравлической схемы.
Контроллеры

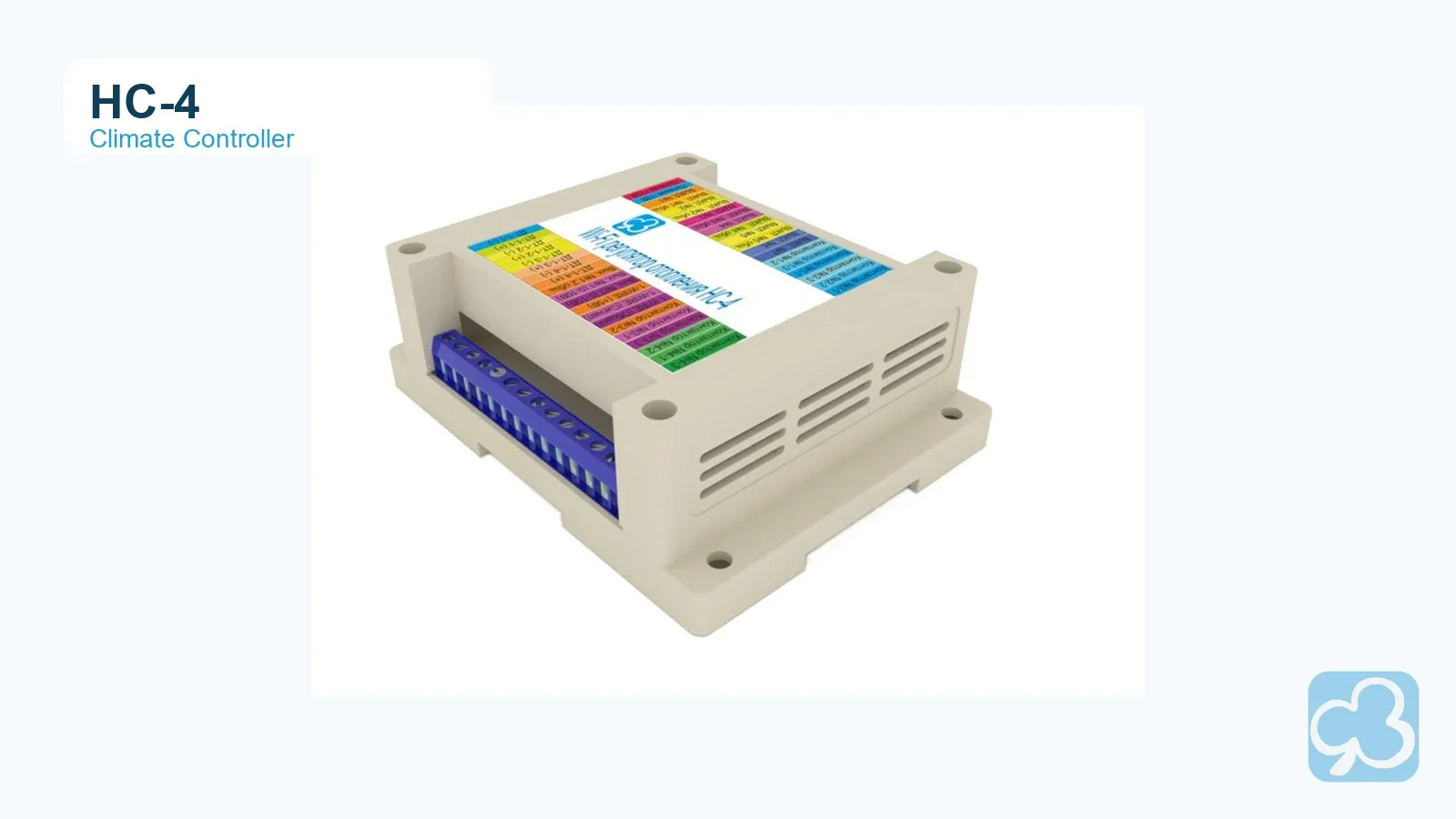

HC4: контроллер отопления и инженерного климата
Артикул HouseClever: HC-CTL-004
HC4 предназначен для управления отоплением и связанными инженерными узлами. Он связывает измерения температуры с работой насосов и клапанов, а состав зон и исполнительных устройств подбирается по системе отопления дома.
Возможности применения
Проверяем тип управления, электрические нагрузки и необходимость промежуточных устройств.
Согласуем местное регулирование с расписаниями и разрешёнными энергетическими ограничениями.
Что важно в системе отопления
Три комнаты не обязательно означают три одинаковых канала управления. У большого помещения может быть несколько контуров тёплого пола, а общий насос обслуживает сразу несколько зон. Поэтому состав HC4 подбирают по датчикам, приводам и взаимодействию с источником тепла, а не только по площади дома.
Для тёплого пола учитывают тепловую инерцию и ограничения покрытия. Для насосов и клапанов — допустимые режимы работы, блокировки и действия при недоступном датчике. Общий сценарий экономии не должен отменять штатные защиты оборудования.
Характеристики и подбор исполнения
| Назначение | Отопление, вентиляция и связанные инженерные узлы |
|---|---|
| Питание | 24 В по опубликованному описанию HC4 |
| Потребляемая мощность | 5 Вт по опубликованному описанию HC4 |
| Температурные датчики | Интерфейс 1-Wire; число подключений зависит от исполнения и схемы |
| Измерительные сигналы | В описании указаны 4–20 мА и 0–10 В; назначение клемм сверяют по схеме |
| Управление оборудованием | Насосы и совместимые приводы клапанов — по электрическим требованиям исполнения |
| Количество зон | Определяется составом входов, выходов и проектом; не приравнивается к числу реле |
| Монтаж | В щите автоматики с доступом для обслуживания |
Точность датчика не равна точности поддержания температуры в помещении. Обещание регулирования до ±0,5 °C без условий измерения, расчёта и испытаний не используем. Тип регулирования и поведение при потере связи фиксируем для поставляемой версии.
Документы и подключение
Документация HC4: паспорт и схема подключения
Перед монтажом сверяем аппаратную ревизию, параметры питания, назначение клемм и допустимые режимы выходов. Редакционный обзор функций не заменяет паспорт конкретного исполнения.
Монтаж выполняет специалист по согласованному проекту. Силовые нагрузки подключают с предусмотренными средствами коммутации и независимой электрической защитой.
Что согласуем до поставки
Точное исполнение контроллера, список подключаемых устройств, питание, назначение входов и выходов, ручное управление и доступные сценарии. Отдельно определяем поведение при потере связи и после восстановления питания.
Как соотносятся комнаты, контуры и приводы, показано в статье о климатических зонах и тёплом поле. Роль общего сервера объясняет материал о HC7.
