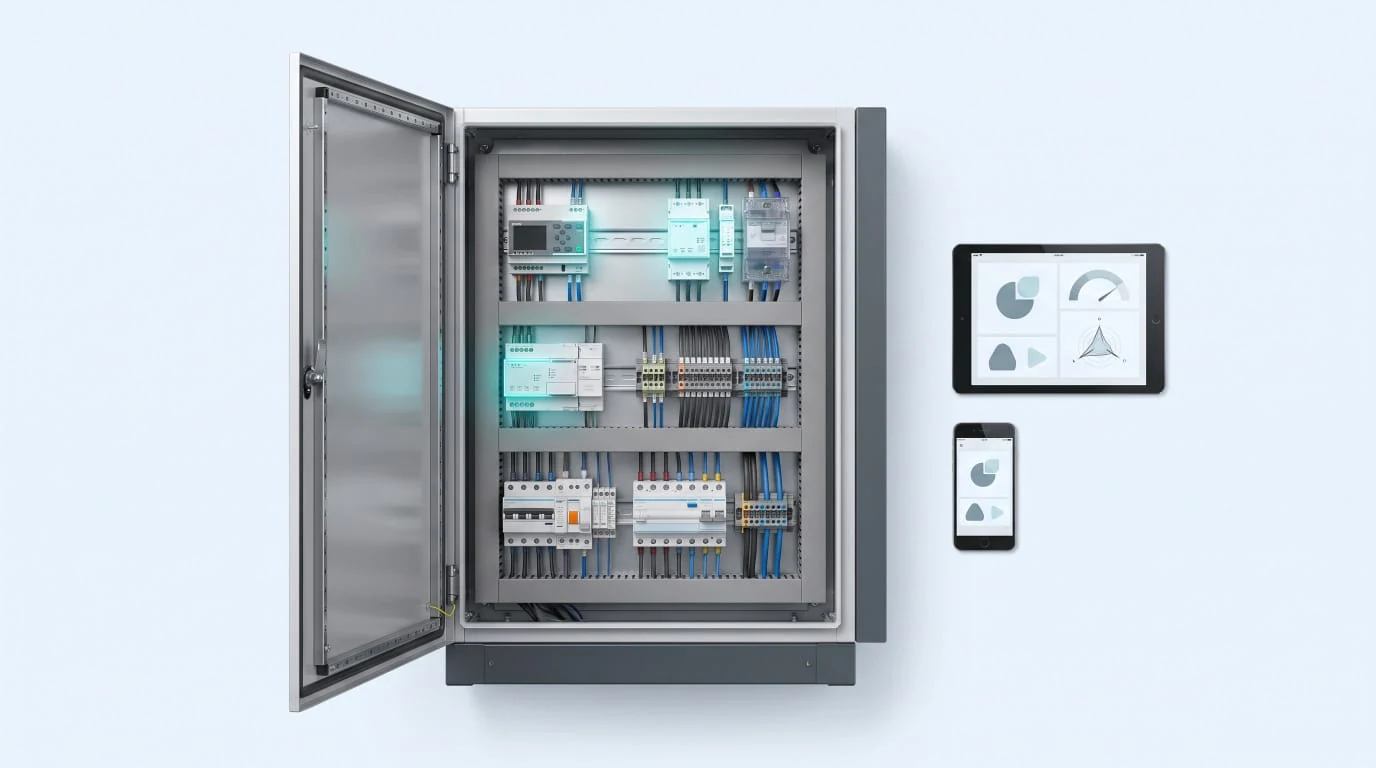

Умный электрический щит HouseClever

Каждая линия — под контролем

У проточного водонагревателя, плиты, бойлера и отопления разные режимы работы. Общий счётчик показывает суммарное потребление дома, но не объясняет, на какой линии возникло отклонение. Умный щит HouseClever измеряет параметры отдельных цепей: видно, сколько потребляет конкретный прибор или группа, когда нагрузка выросла и как долго держится превышение.

Для каждой контролируемой линии в проекте задают допустимые ток и мощность, пороги предупреждения и аварийной реакции. Эти настройки согласуют с кабелем, защитным автоматом и характеристиками подключённого оборудования. По ним система отличает нормальную работу от ситуации, требующей внимания.

Щит знает допустимый режим каждой линии

У электрической линии есть свой рабочий предел. Он определяется допустимым током кабеля с учётом способа прокладки, характеристиками защитного аппарата и подключённой нагрузки. В HouseClever эти данные связывают с измерениями конкретной цепи: система контролирует фактический ток, напряжение и мощность, величину превышения и его продолжительность.

Для владельца это выглядит понятно: линия работает в норме, приближается к заданному пределу или требует аварийной реакции. За этими состояниями стоят индивидуальные настройки. Короткий пусковой ток насоса учитывается иначе, чем устойчивая перегрузка розеточной группы; включение нескольких ступеней нагрева — иначе, чем потребление после команды отключения.

Как выглядит превышение на практике

Возьмём однофазную линию нагревателя с обычной рабочей мощностью около 5 кВт. При напряжении 230 В и коэффициенте мощности, близком к единице, это примерно 22 А. Если измерения показывают 8 кВт при тех же условиях, ток составляет уже около 35 А — рост примерно на 60%. Такое изменение требует оценки по установленным для этой линии порогам, а не только сравнения двух цифр мощности.

Если превышен допустимый ток или заданный аварийный порог нагрузки с учётом выдержки времени, HouseClever фиксирует событие и указывает линию. В комплектации с отключением автоматика размыкает цепь предусмотренным исполнительным аппаратом. Владелец получает уведомление, а в журнале сохраняются доступные измерения и выполненное действие.

Номинальные 5 кВт прибора сами по себе не определяют предел кабеля и не доказывают неисправность при любом превышении. Важно, что подключено к цепи и какой режим разрешён проектом. Для двигателей и электронной техники связь между мощностью и током также зависит от коэффициента мощности, поэтому контроль безопасности опирается на измеренный ток, а киловатты помогают оценить потребление.

От показаний — к конкретному действию

После аварийного отключения порядок восстановления питания задаётся отдельно. Для линий, где повторное включение может быть опасным, предусматривают проверку причины и подтверждение разрешения на запуск.

Защита и наблюдение работают вместе

Автоматический выключатель защищает цепь от сверхтоков по своей времятоковой характеристике: реакция зависит от величины и продолжительности тока. Устройства защиты от утечки выполняют свою отдельную задачу. HouseClever дополняет эту аппаратную защиту постоянным контролем режима линии, понятными событиями и адресным управлением.

Это даёт владельцу больше информации, чем сообщение «отключилось электричество»: видно, какая линия вышла за допустимый режим, какие показания зарегистрированы и как отреагировала автоматика. Электрику проще локализовать проблему, а владельцу — принять решение о проверке оборудования.

Измерение тока и мощности не обнаруживает все возможные неисправности: например, плохой контакт может нагреваться и при нормальной нагрузке. Температурный контроль и другие дополнительные виды защиты предусматривают отдельными устройствами, когда этого требует проект.

Что контролирует умный щит

Контроль на вводе и измерение каждой линии — разные комплектации. Чтобы видеть все цепи отдельно, для каждой из них предусматривают измерение; для автоматического отключения — подходящий исполнительный аппарат. Состав согласовывают до сборки щита и указывают в спецификации.

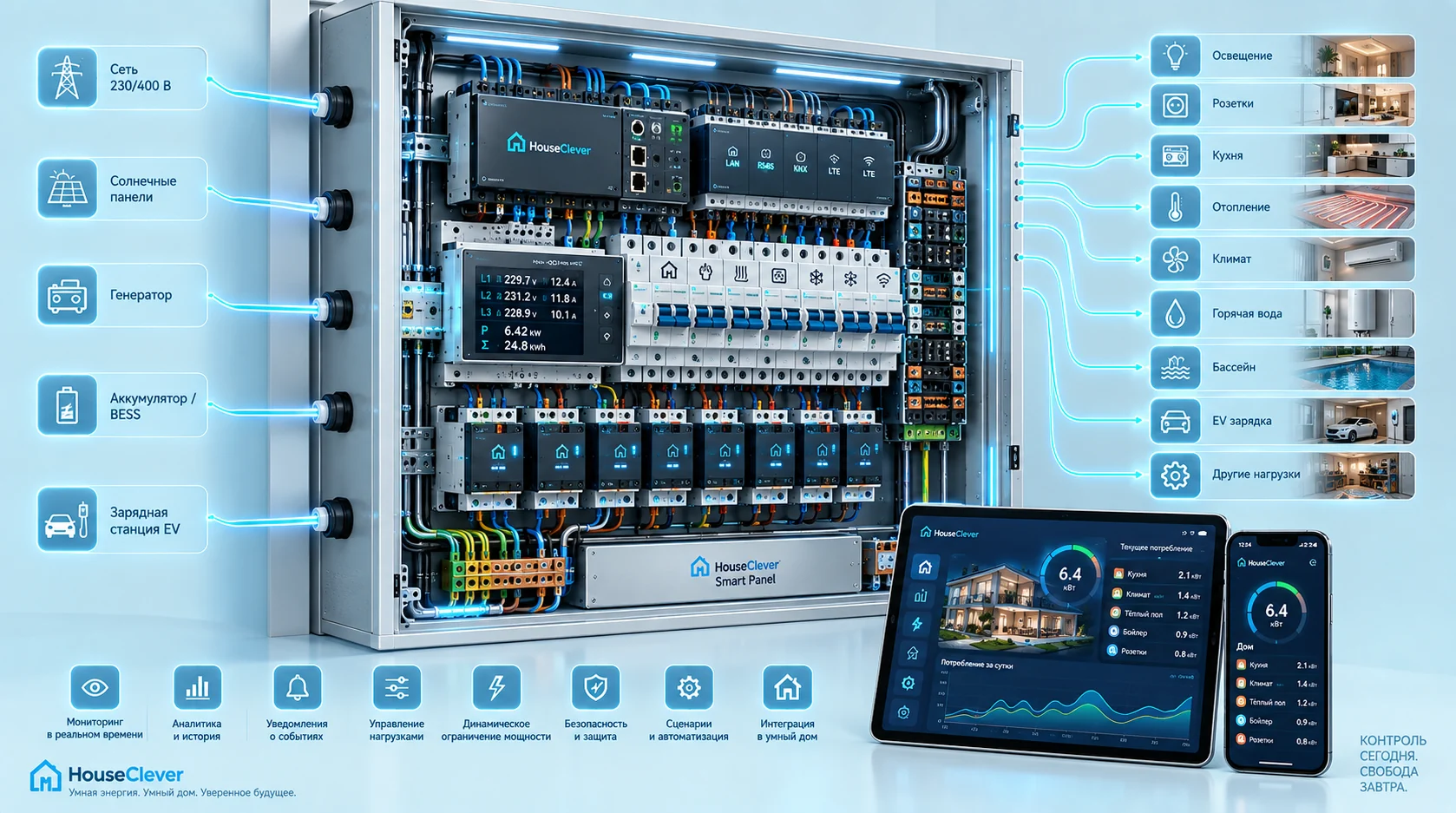

После безопасности — разумное управление энергией

Когда нагрузка каждой линии известна, дом может согласовывать работу приборов. Если плита и отопление уже используют доступную мощность, автоматика откладывает включение тёплого пола или снижает мощность совместимой зарядной станции. Когда нагрузка уменьшается, отложенная задача возвращается в работу по заданному сценарию.

Умный дом с ИИ наблюдает за потреблением и выполнением сценариев, анализирует историю и помогает прогнозировать нагрузку. Планирование опирается на привычный режим дома, а решения о включении принимаются с учётом фактических показаний, допустимых пределов линий и приоритетов владельца.

Вместе с резервным питанием щит помогает сохранить энергию аккумуляторов для необходимых задач. В связке с солнечными панелями — использовать дневную выработку для разрешённых нагрузок. Инвертор, аккумуляторы и генератор подбираются как часть общей энергосистемы; подробнее об этих сценариях — в разделе управления энергией дома.

Варианты комплектации

Это направления комплектации, а не три фиксированные аппаратные модели. Количество фаз и линий, номиналы, интерфейсы, корпус и точный состав оборудования указываются в спецификации выбранного исполнения.

Как заказать

Начинаем с плана объекта, выделенной мощности и списка потребителей. Для каждой линии определяем нагрузку, измерение, допустимые пределы и реакцию на превышение. Затем согласуем, какие приборы можно включать по сценарию и что должно сохранять питание при отключении сети. Выпускаем схему и спецификацию, собираем и маркируем щит, проверяем его на стенде и после монтажа испытываем на объекте.

После сдачи передаём схему линий, состав оборудования и перечень настроенных функций. Для уже построенного дома сначала проверяем существующий щит и доступные кабельные линии. О применении в целом доме рассказано на странице автоматизации частного дома.
