В доме с электрическим отоплением, насосами, бойлером и зарядкой автомобиля вопрос быстро становится практическим. Нужно сохранить свет и связь при отключении сети, не перегружать ввод и понимать, на сколько хватит батареи. Эти задачи лучше рассматривать по отдельности: так проще выбрать оборудование и не ждать от одного прибора возможностей всей системы.
Три разные проблемы
Отключение сети
Причина может находиться далеко за пределами дома: авария на линии, ремонт или срабатывание вышестоящей защиты. Исправный домашний щит не предотвратит такое отключение.
Сначала определяют потребителей, которые должны продолжать работать. Для одного дома это холодильник, освещение и маршрутизатор; для другого к ним добавятся насос скважины, циркуляционный насос отопления и контроллер котельной. Небольшой ИБП может поддержать отдельное устройство. Если резерв требуется нескольким линиям, их выделяют в самостоятельную группу и проектируют питание от инвертора и аккумулятора.
Слово «бесперебойно» требует осторожности. Время переключения зависит от инвертора и схемы; даже короткий перерыв допустим не для всякой электроники. Оборудование, которому нельзя терять питание, проверяют отдельно и при необходимости оставляют на специализированном ИБП.
Качество напряжения
Номинальное напряжение однофазной сети — 230 В. Для примера, ±10% от него составляют 207–253 В. Но арифметический диапазон не означает, что любой прибор безопасно работает при любом напряжении внутри него.
ГОСТ 32144-2013 задаёт нормы для медленных отклонений напряжения в точке передачи электрической энергии с оценкой по десятиминутным значениям. Провалы, прерывания и быстрые переходные процессы рассматриваются отдельно. Напряжение на зажимах конкретного прибора зависит также от проводки внутри объекта и текущей нагрузки.
Реле напряжения отключает цепь при выходе за заданные пределы. Стабилизатор корректирует выходное напряжение в пределах своей рабочей области. Инвертор с батареей может питать линии, подключённые к резервному выходу, при отсутствии сети. Это разные функции. В режиме транзита инвертор может передавать сетевое напряжение без стабилизации: поведение проверяют по документации выбранной модели.
Недостаточная мощность ввода
Представим условный дом с разрешённой мощностью 5 кВт. Чайник потребляет 2 кВт, духовой шкаф — 2,5 кВт, кондиционер — 1,5 кВт, бойлер — ещё 1,5 кВт; освещение и электроника добавляют 0,5 кВт. Сумма паспортных мощностей равна 8 кВт. Это не значит, что дом постоянно столько потребляет, но совпадение периодов работы может создать пик.
Проект нельзя строить только по сумме кВт из таблицы. Нужны профиль одновременной нагрузки, пусковые токи, коэффициент мощности и распределение по фазам. Фактический лимит ввода и настройки защиты задаются разрешённым током и условиями присоединения. Контроллер должен следить за измеряемыми параметрами, а не за одной условной цифрой «5 кВт».
Как разделить функции
Система может объединять сеть, распределительный щит, измеритель мощности, инвертор, аккумулятор и контроллер нагрузок. Силовая защита при этом остаётся самостоятельной. Программное решение не заменяет автоматический выключатель, УЗО, дифференциальную защиту и другие необходимые аппараты.
На рисунке 1 обычные линии питаются от ввода, а выбранные резервные линии — через отдельный выход инвертора. При отключении сети электроплита или зарядка автомобиля могут остаться без питания, пока свет, связь и нужные насосы продолжают работать. Наличие батареи само по себе не означает резервирования всего дома.
Это функциональная схема, не проект для монтажа. На ней не показаны коммутация источников, заземление, защитные проводники и все аппараты защиты. Солнечные панели могут подключаться через встроенный MPPT, внешний DC-контроллер или отдельный сетевой инвертор; способ зависит от оборудования и проекта.
Измеритель сообщает системе фактическую мощность и ток. Контроллер определяет, какие управляемые нагрузки можно временно отложить. Инвертор, если это предусмотрено его возможностями и подключением, может ограничивать потребление из сети и покрывать часть кратковременного пика энергией батареи. BMS контролирует допустимые режимы аккумулятора, но не подменяет электрическую защиту установки.
Когда батарея помогает вводу

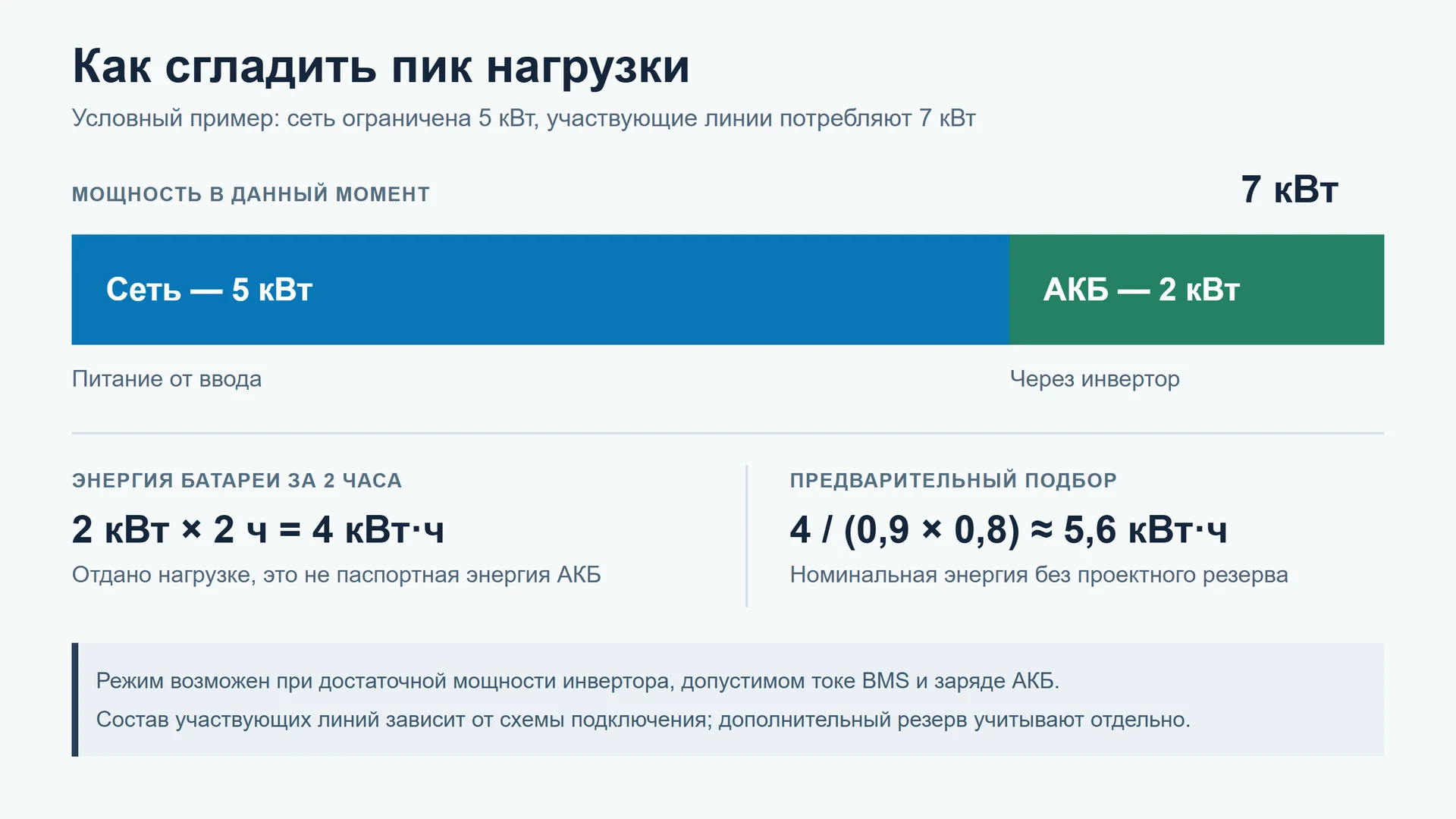

Возьмём упрощённый пример: участвующим линиям сейчас нужно 7 кВт, а из сети допустимо взять 5 кВт. Разница составляет 2 кВт. Если инвертор поддерживает компенсацию пика, нужные линии подключены соответствующим образом, а батарея готова к разряду, эти 2 кВт могут поступить от неё.
Условия должны выполняться одновременно. Инвертору нужен запас по мощности, батарее — допустимый ток разряда, а BMS не должна ограничивать выдачу энергии из-за низкого заряда, температуры или состояния ячеек. Схема измерения и подключения должна охватывать именно те линии, потребление которых система пытается компенсировать. В ряде реализаций ограничение сетевого ввода распространяется только на нагрузки резервного выхода.
Если разница 2 кВт сохраняется два часа, нагрузка получит от батареи 4 кВт·ч энергии в идеализированном балансе. Это не требуемая паспортная энергия аккумулятора. Инвертор теряет часть энергии при преобразовании, а часть запаса батареи недоступна из-за установленного минимального уровня заряда и проектного резерва.
Для предварительной оценки энергию, необходимую нагрузке, делят на КПД преобразования и используемую долю ёмкости батареи. При условных КПД 90% и используемой доле 80% получается 4 / (0,9 × 0,8) ≈ 5,6 кВт·ч номинальной энергии АКБ. Это только иллюстрация метода: реальный подбор учитывает собственное потребление системы, старение батареи, температуру, допустимую мощность разряда и желаемый запас автономности.
Батарея не создаёт дополнительную энергию, а переносит её использование во времени. Постоянный дефицит ввода она не решит: запас иссякнет, после чего нагрузку придётся уменьшить или получить мощность из другого источника.
Когда достаточно управлять нагрузкой
Не каждый пик нужно покрывать аккумулятором. Если во время работы духовки можно на несколько минут приостановить нагрев бойлера, общая мощность снизится без заметной потери комфорта. После окончания пика бойлер продолжит работу.
Такой сценарий требует большего, чем команда «включить/выключить». Контроллеру нужны актуальные измерения, заданные приоритеты, гистерезис, задержки и минимальное время работы оборудования. Иначе два мощных прибора могут часто переключаться около порога. Для каждой управляемой линии заранее определяют поведение при отказе датчика, контроллера или связи.
Приоритеты нельзя копировать из типовой таблицы. Насос, который в одном доме обслуживает полив, в другом необходим для отопления. Нельзя произвольно отключать пожарную автоматику, защиту от замерзания и оборудование, критичное для безопасности.
Защита остаётся аппаратной
Умный щит полезен, когда измеряет состояние отдельных линий, фиксирует отклонения и помогает управлять нагрузками. Но измерение мощности не заменяет защиту кабеля от перегрузки и короткого замыкания. Эти задачи решают правильно подобранные и установленные защитные аппараты.
Управляющая автоматика должна быть отделена от обязательных функций безопасности. Отказ контроллера, ошибка программы или пропадание связи не должны лишать цепи основной защиты. Коммутационные аппараты и допустимые режимы потребителей выбирают по проекту, а работу готовой системы проверяют на объекте.
С чего начинать проект
Перед выбором инвертора полезно составить список потребителей и ответить на четыре вопроса:
- Какие линии должны работать при отсутствии сети и как долго?
- Какова измеренная одновременная нагрузка и какие приборы допускают отсрочку?
- Какой перерыв питания допустим для каждого критичного устройства?
- Какие ограничения задают ввод, существующая проводка и место установки оборудования?
Иногда ответом будет щит с реле напряжения. Иногда — отдельный ИБП для связи и автоматики. Инвертор с аккумулятором имеет смысл там, где расчёт подтверждает потребность в резерве или управлении пиками, а выбранная модель поддерживает нужные режимы.
Система получается надёжной не от количества устройств в шкафу. Надёжность появляется, когда резервируются нужные линии, защитные функции работают независимо от программы, а возможности инвертора и батареи подтверждены расчётом и испытанием.
