Датчик температуры тёплого пола

Тёплый пол кажется простой системой. Есть нагревательный кабель или водяной контур, термостат и заданная температура. Но между командой «сделать теплее» и реальным состоянием пола находится массивная конструкция из стяжки, клея и напольного покрытия. Она медленно нагревается, ещё медленнее остывает и продолжает отдавать тепло после отключения нагрева.

Поэтому управление только по температуре воздуха не всегда даёт хороший результат.

В HouseClever мы смотрим на тёплый пол не как на отдельный нагреватель, а как на часть климатической системы дома. Автоматика должна знать, что происходит с самим полом, понимать состояние помещения и управлять нагревом с учётом тепловой инерции.

Датчик температуры пола в такой системе становится не аксессуаром для термостата, а одним из источников фактических данных.

Принцип HouseClever простой: сначала измерить реальное состояние объекта, затем принять решение и только после этого управлять оборудованием.

Почему температуры воздуха недостаточно

Представим зимнее утро. Ночью отопление работало в экономичном режиме, температура воздуха снизилась. Система видит 20 °C вместо заданных 22 °C и включает тёплый пол.

Воздух прогревается не сразу. Стяжке сначала нужно накопить тепло. Если автоматика ориентируется только на комнатный датчик, она может продолжать нагрев, пока воздух не достигнет уставки. К этому моменту конструкция пола уже накопила энергию и после отключения ещё некоторое время отдаёт её помещению.

Результатом может стать перерегулирование: сначала прохладно, затем комфортно, потом слишком тепло.

Датчик пола позволяет увидеть процесс раньше. Температура воздуха показывает состояние помещения, а температура пола — состояние самого источника тепла. Это не дублирующие измерения.

Как HouseClever использует два измерения

В простом термостате логика сводится к порогу включения и выключения. Для инерционной системы этого часто недостаточно.

HouseClever может использовать температуру воздуха как основной показатель комфорта, а температуру пола — как дополнительный параметр и ограничение. Если помещение ещё не достигло целевой температуры, но поверхность уже приблизилась к допустимому пределу, продолжать нагрев на полной мощности не всегда разумно: конструкция ещё будет отдавать накопленное тепло.

В другом случае воздух мог прогреться от солнца или камина, хотя пол остался прохладным. Автоматика не обязана включать нагрев только ради формальной температуры поверхности, если выбранный режим этого не требует.

Так появляется управление по состоянию системы, а не по одному числу.

Где устанавливается датчик пола

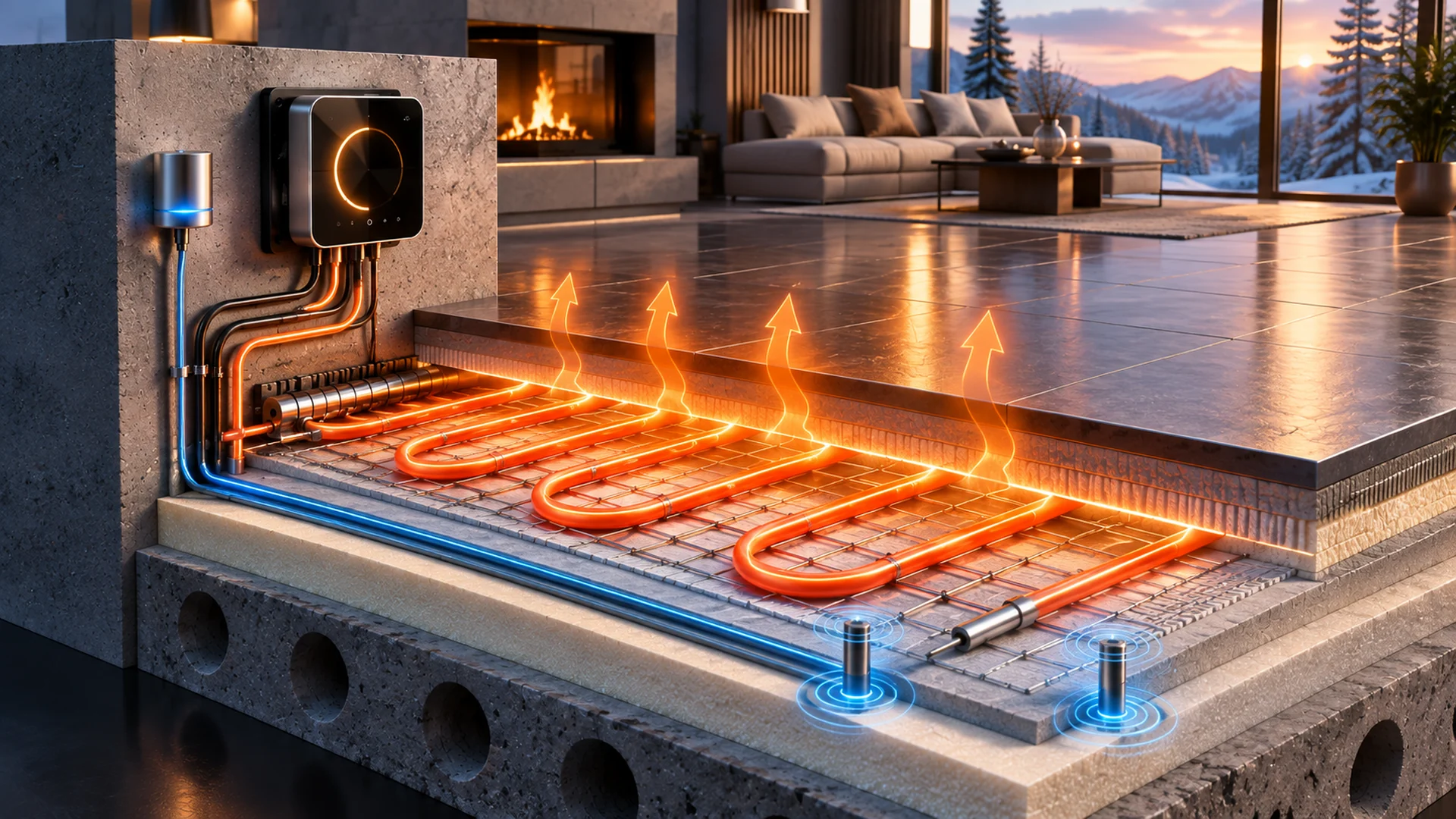

Для электрического тёплого пола датчик обычно размещают непосредственно в зоне нагрева. Конкретный способ задаёт производитель системы.

Один распространённый вариант — датчик в защитной трубке или гильзе, позволяющей заменить его без вскрытия пола. Другой штатный вариант у некоторых систем — датчик, встроенный непосредственно в слой под плиткой; если он становится недоступным для замены, производитель может требовать установить второй запасной датчик.

В обоих случаях важно положение чувствительного элемента. Для кабельного пола его обычно размещают между соседними проходами нагревательного кабеля, а не вплотную к одному из них. Иначе датчик будет видеть локальный нагрев около кабеля вместо более характерной температуры зоны пола.

Перед заливкой или укладкой покрытия полезно сохранить фотографию трассы, положение датчика и привязку к стенам.

Датчик пола и напольное покрытие

Одинаковая температура поверхности подходит не каждому покрытию. Плитка, камень, инженерная доска, ламинат и другие материалы отличаются теплопроводностью, конструкцией и допустимыми режимами эксплуатации.

Поэтому HouseClever не должен использовать универсальное правило «тёплый пол всегда можно нагревать до X градусов». Предельную температуру задают требования производителя покрытия и проект системы отопления.

Например, для конкретных систем производитель термостата может рекомендовать ограничение около 28 °C для мягких покрытий, но это не универсальная цифра для любого пола.

Это важный принцип HouseClever: программная логика не отменяет физические ограничения оборудования и материалов.

Электрический тёплый пол

В электрической системе контроллер может учитывать температуру помещения, температуру пола, уставку, расписание, режим присутствия и, при необходимости, данные общей энергетической системы.

Исполнительная часть выбирается по реальной электрической нагрузке. Небольшая зона может коммутироваться совместимым терморегулятором напрямую. Для более мощной нагрузки используют контактор, силовое реле или штатный расширительный модуль, рассчитанный на соответствующий ток.

Контроллер не должен коммутировать нагрузку, на которую его силовая часть не рассчитана. Для конкретного термостата существует собственный предел: например, отдельные коммерческие модели рассчитаны на 15 А, после чего производитель требует дополнительный силовой модуль или отдельный термостат.

Водяной тёплый пол устроен иначе

В водяной системе температура поверхности остаётся полезным параметром, но появляется дополнительный уровень управления. Можно учитывать температуру воздуха, пола, подачи и обратной линии, состояние приводов коллектора, температуру теплоносителя и, если это предусмотрено проектом, расход по контурам.

Исполнительным устройством становится уже не нагревательный кабель, а привод клапана, насос, смесительный узел или источник тепла.

Один пользовательский запрос «сделать в комнате 22 °C» для электрического и водяного пола реализуется разными физическими способами. Интерфейс может быть одинаково простым. Инженерная логика под ним — нет.

Почему тёплый пол нельзя переключать каждую минуту

У пола большая тепловая инерция. Если автоматика реагирует на каждое небольшое изменение температуры мгновенным включением и отключением, количество переключений растёт, а качество регулирования не обязательно становится лучше.

Поэтому используются гистерезис, минимальное время работы и задержки между изменениями состояния. При накоплении истории HouseClever может дополнительно оценивать, насколько быстро конкретная комната нагревается и сколько времени продолжает отдавать тепло после отключения.

Комната с плиткой на массивной стяжке и помещение с другой конструкцией пола будут вести себя по-разному. Автоматика должна учитывать эту разницу.

Инерцию пола можно использовать

Массивная стяжка фактически является тепловым аккумулятором. Если дом оборудован солнечной электростанцией и днём появляется избыток генерации, часть энергии можно направить на допустимый предварительный нагрев пола. Позже накопленное тепло постепенно отдаётся помещению.

Но энергетическая оптимизация не должна превращать пол в перегретый аккумулятор. Температурные ограничения покрытия и системы отопления имеют более высокий приоритет.

Связь с EMS HouseClever

Здесь климат и энергетика начинают работать как одна система.

Пока сеть доступна, батарея заряжена и солнечной энергии достаточно, EMS может разрешать обычный комфортный режим. После аварии дом переходит на аккумулятор, а мощный электрический тёплый пол способен быстро расходовать запас энергии.

EMS может временно снизить его приоритет или перейти к более экономичному режиму, сохраняя ресурс для насосов, связи, автоматики и других действительно важных нагрузок.

Это не обязательно бинарная логика «тепло включено / тепло выключено». Режим зависит от конструкции отопления, доступной энергии и заранее согласованных приоритетов.

Локальная работа важнее приложения

Управлять температурой со смартфона удобно. Но смартфон не должен быть частью контура регулирования.

Базовая цепочка HouseClever выглядит так:

датчик → локальный контроллер → исполнительное устройство → тёплый пол.

Она должна продолжать работать без интернета. Облако и приложение нужны для просмотра состояния, истории и изменения настроек, но не должны быть обязательными для поддержания температуры.

Что происходит при отказе датчика

Отказ датчика — нормальный аварийный сценарий, который стоит предусмотреть заранее. Контроллер может обнаруживать обрыв, короткое замыкание, значение вне физически разумного диапазона или длительное отсутствие правдоподобного изменения показаний.

После этого система переходит в заранее определённый безопасный режим. В одном проекте правильнее полностью отключить нагрев. В другом допустим ограниченный режим по датчику воздуха. Решение зависит от конструкции системы и требований оборудования.

Главное — не продолжать работу так, будто данные неисправного датчика достоверны.

NTC — не один универсальный датчик

Во многих термостатах пола используются NTC-термисторы. Но надписи NTC недостаточно для совместимости.

Датчики отличаются номинальным сопротивлением и температурной характеристикой. Контроллер должен быть настроен под конкретный тип датчика. Иначе показания могут выглядеть правдоподобно, но заметно отличаться от реальной температуры.

Что проверить до заливки пола

После укладки нагревательной системы наступает момент, когда исправить ошибку ещё относительно просто. После стяжки и чистового покрытия — уже нет.

До закрытия конструкции стоит проверить:

• расположение датчика и соответствие инструкции производителя;
• возможность замены, если проект предусматривает гильзу;
• сопротивление температурного датчика и его соответствие паспорту;
• сопротивление нагревательного кабеля;
• сопротивление изоляции там, где такая проверка предусмотрена производителем;
• расположение соединительных муфт;
• фактическую раскладку нагревательных элементов;
• работу защитных устройств и электрическую схему.

Для встроенных электрических систем отопления существуют отдельные требования электробезопасности; например, IEC 60364-7-753 посвящён нагревательным кабелям и встроенным системам поверхностного отопления. Конкретный монтаж выполняют по местным нормам и инструкции производителя.

После проверки полезно сделать фотографии и сохранить результаты измерений вместе с документацией объекта.

Ошибки, которые лучше не исправлять после ремонта

Самые неприятные проблемы часто появляются из-за мелочей монтажа: датчик установлен не там, где требует система; трубка имеет такой изгиб, что датчик невозможно заменить; чувствительный элемент лежит слишком близко к нагревательному кабелю; установлен другой тип NTC; никто не сохранил схему раскладки.

Каждая из этих ошибок обходится дёшево до закрытия пола и значительно дороже после ремонта.

Что видит владелец HouseClever

Владельцу не нужен экран с десятками инженерных параметров. В обычном режиме достаточно видеть температуру помещения, температуру пола, уставку, состояние нагрева, выбранный режим и энергопотребление.

Диагностические параметры остаются глубже. Система может знать значительно больше, чем показывает человеку ежедневно.

Сложность должна находиться внутри системы, а не перекладываться на владельца дома.

Не максимальная автоматизация, а предсказуемый результат

Умный дом не становится лучше от количества датчиков. Он становится лучше, когда данные используются для понятного результата.

Датчик температуры пола нужен не ради ещё одного графика. Он даёт автоматике информацию, которой нет у комнатного термостата: реальное тепловое состояние конструкции под ногами.

Эта информация позволяет точнее поддерживать комфорт, соблюдать ограничения покрытия, учитывать инерцию пола и связывать отопление с энергетикой дома.

Именно так HouseClever рассматривает автоматизацию инженерных систем:

измерить → понять состояние → принять решение → выполнить команду → проверить результат.

А владелец в это время просто ходит по тёплому полу.
