При отключении внешней сети выбранные линии получают питание от инвертора и аккумуляторов. Способ переключения и его проверка входят в проект.
Энергетика дома
Комплект резервного питания дома
Когда пропадает электричество, инвертор и аккумуляторы поддерживают заранее выбранные линии. Это может быть отопление, насос, связь, холодильник и необходимый свет — точный список составляем по вашему дому, а не по типовой площади.
Автоматика помогает расходовать запас разумно: важные приборы остаются в работе, а второстепенные нагрузки отключаются по согласованному сценарию.
Схему резерва составляем после проверки электросети и списка приборов, которые должны работать без внешнего питания.
Что даёт система
HouseClever отслеживает нагрузку и запас энергии. По мере снижения заряда автоматика отключает заранее выбранные неприоритетные линии, если такой сценарий включён в проект.
К резервной архитектуре можно добавить солнечные панели, генератор и дополнительные аккумуляторные модули, если такая возможность предусмотрена проектом.

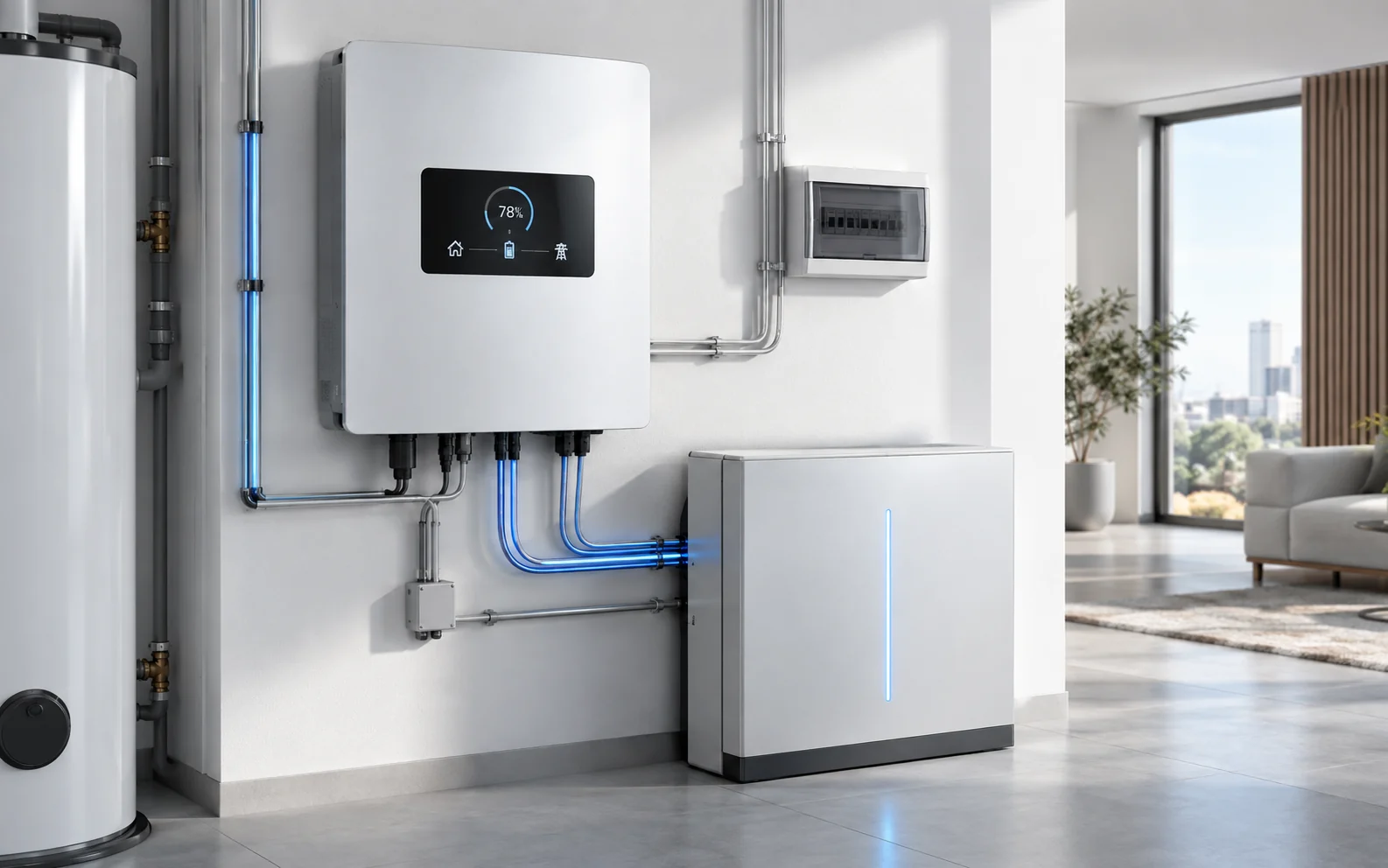

Инвертор и аккумулятор как единая система
Инвертор, аккумуляторы и система управления батареей подбираются совместно. Проверяем совместимость оборудования, допустимую мощность, пусковые нагрузки и ограничения аккумуляторов по отдаче энергии.
Состав зависит от списка резервируемых приборов, требуемого времени работы и места установки. Инверторы и аккумуляторы можно посмотреть отдельно, но окончательно их выбирают как одну систему.
- Гибридный инвертор.
- Аккумуляторный блок LiFePO4.
- Система управления аккумулятором.
- Защита, коммутация и щит резервных нагрузок.
- Счетчики, датчики мощности и мониторинг.
- Контроллер HouseClever и локальные уведомления.
Как работает система
Объект получает питание от внешней сети, а аккумулятор сохраняет установленный резерв заряда. Система контролирует потребление и готовность оборудования.
Инвертор переводит выбранные линии на аккумулятор. HouseClever включает аварийный сценарий и контролирует расход энергии.
После восстановления сети оборудование возвращается в нормальный режим, а аккумулятор заряжается с учетом доступной мощности ввода.
Энергетические сценарии
Заранее выбранные линии продолжают работать от аккумуляторов через инвертор.
Система последовательно ограничивает неприоритетные нагрузки и увеличивает время работы критических систем.
Энергия панелей используется для текущего потребления и зарядки аккумулятора в пределах возможностей выбранного инвертора.
При снижении заряда генератор запускается по предусмотренной схеме и подзаряжает аккумуляторы. Дом при этом продолжает получать питание через инвертор; генератору не нужно работать всё время отключения сети.
После восстановления внешнего питания система возвращается к обычному режиму и заряжает аккумуляторы с учётом ограничений ввода.
Разные группы получают разные правила: одни работают всегда, другие отключаются при снижении заряда.
Оценить нагрузку на резерв
Укажите, какую мощность могут одновременно потреблять оставленные в резерве приборы и сколько часов нужен резерв. Расчёт показывает энергию, которая понадобилась бы при непрерывной работе всех этих приборов на выбранной мощности. В жизни нагрузка меняется, поэтому это не расчёт ёмкости аккумуляторов и не подбор инвертора.
Для выбора оборудования нужны список приборов, их реальное время работы, пусковые нагрузки, схема фаз и допустимая мощность аккумуляторов. Солнечные панели и генератор учитываются отдельно.
Подбор начинается со списка приборов
Площадь объекта не показывает, какая система ему нужна. Расчет начинается со списка оборудования и реальных сценариев работы: котельная, насосы, связь, охрана, сервер автоматизации, холодильное оборудование, освещение, ворота, климат и выбранные розеточные линии.
Мощность инвертора определяет, какие нагрузки система сможет питать одновременно. Емкость аккумулятора определяет продолжительность их работы.
- Рабочая мощность каждой нагрузки.
- Пусковые токи насосов, компрессоров и электродвигателей.
- Продолжительность работы в аварийном режиме.
- Допустимость временного отключения.
- Требуемое время автономии.
- Приоритет при аварии и снижении заряда.
Для каких объектов подходит
Резерв для интернета, сервера автоматизации, холодильника, охраны, видеодомофона, освещения и выбранных розеточных линий.
Поддержка котельной, насосов, ворот, видеонаблюдения, связи, автоматики и приоритетного освещения. Систему можно дополнить солнечными панелями и генератором.
Резервирование серверного оборудования, кассовых систем, связи, контроля доступа, видеонаблюдения и аварийного освещения.
Управление энергетикой КПП, насосных станций, наружного освещения, связи и общих инженерных узлов с возможностью диспетчеризации.
Что получает заказчик
HouseClever готовит расчет системы, проектное решение, согласованный комплект оборудования и сценарии работы при отключении сети, снижении заряда, запуске генератора и восстановлении электроснабжения.
После монтажа проверяем переход на резерв, работу выбранных нагрузок, ограничения по мощности, связь с аккумуляторами и возврат в обычный режим.
- Мощность инвертора и полезная емкость аккумулятора.
- Перечень резервируемых линий и защитная автоматика.
- Логика переключения режимов и приоритетов.
- Настройка мониторинга, уведомлений и сценариев.
Рассчитаем систему для вашего объекта
Для предварительного подбора понадобятся фотография или схема вводного щита, тип подключения, список критических нагрузок и желаемое время автономной работы.
HouseClever рассчитает требуемую мощность, емкость аккумулятора и структуру системы с учетом дальнейшего подключения солнечных панелей или генератора.
